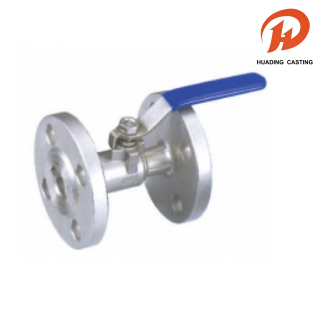

Σφαίρες βαλβίδες φλάντζας ενός τεμαχίου

Οι σφαιρικές βαλβίδες μας One Piece Flange έχουν σχεδιαστεί για να παρέχουν ανώτερη απόδοση και αξιοπιστία σε ένα ευρύ φάσμα βιομηχανικών εφαρμογών. Σχεδιασμένες με γνώμονα την ευελιξία, αυτές οι βαλβίδες υποστηρίζουν πιέσεις εργασίας 1,6, 2,5, 4,0 και 6,4 MPa και διατίθενται σε μεγέθη που κυμαίνονται από 1/2" έως 10". Είναι κατάλληλα για χρήση με διάφορα μέσα, όπως νερό, αέριο, λάδι και διαβρωτικά οξέα όπως νιτρικό και οξικό οξύ. Οι σφαιρικές βαλβίδες φλάντζας One Piece προσφέρουν εξαιρετική θερμική προσαρμοστικότητα, λειτουργώντας αποτελεσματικά σε θερμοκρασίες κάτω από 180°C με στεγανοποιήσεις PTFE ή έως 300°C με σφραγίδες PPL.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Όνομα: Σφαίρες βαλβίδες φλάντζας ενός τεμαχίου

Υλικό: Πίνακας που ακολουθεί

MOQ: 100 τεμ

Συσκευασία: Εσωτερική συσκευασία παχύρρευστης σακούλας με φυσαλίδες και εξωτερική συσκευασία χαρτοκιβωτίου, ή μεταφορά παλετών που αξίζει στη θάλασσα

Αποστολή: DHL, UPS, FedEx, LCL διά θαλάσσης κ.λπ.

Ανοχή: Κατεργασία CNC ακριβείας, ανοχή ±0,01 mm

Επιθεώρηση: Γερμανική CMM πλήρης επιθεώρηση, μηδενικό ελάττωμα

OEM & ODM: OEM & ODM αποδεκτό, γρήγορη παραγωγή δειγμάτων

Χρόνος: Αυστηρός ποιοτικός έλεγχος, έγκαιρη παράδοση

Υπηρεσία: Ευρεία επιλογή υλικών για προσαρμοσμένα ανταλλακτικά

Σφαίρες βαλβίδες φλάντζας ενός τεμαχίου

Η ασφάλεια και η συμμόρφωση είναι υψίστης σημασίας στο σχεδιασμό αυτών των One Piece Ball Valve Flange. Τηρούν αυστηρά διεθνή πρότυπα, με φλάντζες ANSI B16.5 και διαστάσεις ANSI B16.10 πρόσωπο με πρόσωπο. Επιπλέον, διατίθενται πυρασφαλείς (API 607) και αντιστατικές συσκευές κατόπιν αιτήματος για τη διασφάλιση της λειτουργικής ασφάλειας σε επικίνδυνα περιβάλλοντα. Κάθε μονάδα υποβάλλεται σε αυστηρούς ελέγχους σύμφωνα με τα πρότυπα ANSI B16.34 και API 598. Είτε πρόκειται για γενική χρησιμότητα είτε για εξειδικευμένη χημική επεξεργασία, οι σφαιρικές βαλβίδες φλάντζας One Piece παρέχουν μια στιβαρή, συμβατή και υψηλής ποιότητας λύση για τις ανάγκες ελέγχου υγρών σας.

Τεχνικοί χαρακτήρες και τυπικό σχέδιο

NPS	1,6 MPa, 2,5 MPa, 4,0 MPa, 6,4 MPa
NPS	d	L	D	K	Δ1	C	f	H	Ν-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

Λίστα υλικών σφαιρικής βαλβίδας

ΟΝΟΜΑ ΜΕΡΟΣ	ΥΛΙΚΟ
ΣΩΜΑ	CF8M/WCB
ΚΑΘΙΣΜΑ	PTFE
ΚΑΠΑΚΙ	CF8M/WCB
Φλάντζα στεγανοποίησης	PTFE/ΓΡΑΦΙΤΟΣ
ΜΠΑΛΑ	SS316
ΣΤΕΛΕΧΟΣ	SS316
ΣΦΩΓΙΔΑ ΒΛΑΣΤΟΥ	PTFE
ΣΥΣΚΕΥΑΣΙΑ	PTFE/ΓΡΑΦΙΤΟΣ
ΑΔΕΝΑΣ ΣΥΣΚΕΥΑΣΙΑΣ	SS316
ΑΔΕΝΑΣ ΣΥΣΚΕΥΑΣΙΑΣ	CF8M/WCB
STOP PIN	SS304
ΜΠΟΥΛΟΣ ΑΔΕΝΑΣ	SS304
ΔΑΧΤΥΛΙΔΙ ΚΟΥΜΠΗΣ	65 εκ
ΛΑΒΗ	ΚΤ33-8
ΣΕΤ ΜΠΟΛΤ	SS304
