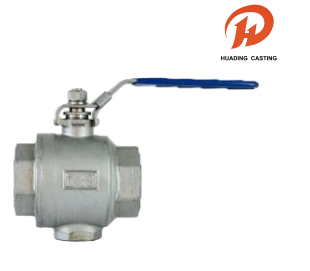

Σφαίρες βαλβίδες σύνδεσης εσωτερικού σπειρώματος δύο τεμαχίων

Αυτές οι σφαιρικές βαλβίδες σύνδεσης με εσωτερικό σπείρωμα δύο τεμαχίων διαθέτουν ένα στιβαρό σώμα χύτευσης επένδυσης και ένα στέλεχος προστασίας από το φύσημα, εξασφαλίζοντας ασφάλεια και ανθεκτικότητα. Σχεδιασμένες για ευελιξία, οι βαλβίδες συμμορφώνονται με πρότυπα πολλαπλών σπειρωμάτων (NPT, BSPT, DIN 2999, ISO 228) και υποστηρίζουν την άμεση τοποθέτηση ενεργοποιητών ISO 5211. Με πίεση λειτουργίας 1000 PSI και τήρηση αυστηρών προτύπων δοκιμών όπως το API 598, αυτές οι σφαιρικές βαλβίδες σύνδεσης εσωτερικού σπειρώματος δύο τεμαχίων είναι κατασκευασμένες για εφαρμογές υψηλής απόδοσης.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Όνομα: Σφαίρες βαλβίδες σύνδεσης εσωτερικού σπειρώματος δύο τεμαχίων

Υλικό: Πίνακας που ακολουθεί

MOQ: 100 τεμ

Συσκευασία: Εσωτερική συσκευασία παχύρρευστης σακούλας με φυσαλίδες και εξωτερική συσκευασία χαρτοκιβωτίου, ή μεταφορά παλετών που αξίζει στη θάλασσα

Αποστολή: DHL, UPS, FedEx, LCL διά θαλάσσης κ.λπ.

Ανοχή: Κατεργασία CNC ακριβείας, ανοχή ±0,01 mm

Επιθεώρηση: Γερμανική CMM πλήρης επιθεώρηση, μηδενικό ελάττωμα

OEM & ODM: OEM & ODM αποδεκτό, γρήγορη παραγωγή δειγμάτων

Χρόνος: Αυστηρός ποιοτικός έλεγχος, έγκαιρη παράδοση

Υπηρεσία: Ευρεία επιλογή υλικών για προσαρμοσμένα ανταλλακτικά

Σφαίρες βαλβίδες σύνδεσης εσωτερικού σπειρώματος δύο τεμαχίων

Αυτές οι σφαιρικές βαλβίδες σύνδεσης εσωτερικού σπειρώματος δύο τεμαχίων συμμορφώνονται με τα πρότυπα σπειρώματος σωλήνων, συμπεριλαμβανομένων των NPT, BSPT, DIN 2999 και ISO 228, και διαθέτουν σχέδιο άμεσης τοποθέτησης ISO 5211 για ενεργοποιητές μαζί με συσκευή ασφάλισης. Βαθμολογημένες για πίεση λειτουργίας 1000 PSI (PN63) W.O.G, οι σφαιρικές βαλβίδες σύνδεσης εσωτερικού σπειρώματος δύο τεμαχίων ελέγχονται αυστηρά σύμφωνα με τα πρότυπα API 598, GB/T 13927 και ISO 5208 για να εγγυώνται αξιόπιστη απόδοση σε απαιτητικές εφαρμογές.

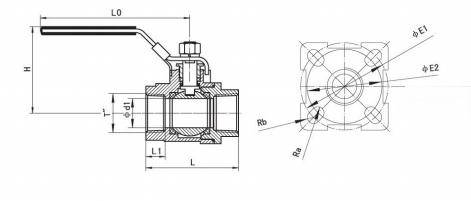

Ball Valves Τεχνικοί χαρακτήρες και τυπικό σχέδιο

ΟΝΟΜΑΣΤΙΚΟΣ	ΣΩΛΗΝΑΣ	ΔΙΑΣΤΑΣΗ
DIA. (mm)	ΝΗΜΑ	δ1	L	L1	H	L0	Ra	Rb	Ε1	Ε2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Λίστα υλικών σφαιρικής βαλβίδας

ΟΝΟΜΑ ΜΕΡΟΣ	ΥΛΙΚΟ
ΣΩΜΑ	WCB CF8 CF8M
ΚΑΠΑΚΙ	WCB CF8 CF8M
ΜΠΑΛΑ	SS304 SS304 SS316
ΚΑΘΙΣΜΑ	PTFE
ΣΤΕΛΕΧΟΣ	SS304 SS304 SS316
ΑΔΕΝΑΣ	SS304
ΣΥΣΚΕΥΑΣΙΑ	PTFE
ΤΣΙΜΟΥΧΑ	PTFE
ΡΟΔΕΛΑ	PTFE
ΠΑΞΙΜΑΔΙ	SS304
ΑΝΟΙΞΙΟ ΠΛΥΝΤΗΡΙΟ	SS304
ΕΡΜΑΡΙΟ	SS304
ΛΑΒΗ	SS304
ΚΑΛΥΜΜΑ	ΠΛΑΣΤΙΚΗ ΥΛΗ
